自來水廠制水首先要經過取水,選擇合適的取水口是第一步, 供水監控中心需要掌握取水部分的水源信息，很多場合取水口都距離監控中心較遠，為了提高經濟的獲取信息，就需要將PLC無線電臺串聯，以實現無線數據傳輸?shù)墓δ堋Ｔ诤芏鄨龊?如增壓供水泵站及其他較遠場合也均可采用無線傳輸。多個無線 RTU數據終端構成通訊網絡,也即典型的SCADA系統,實現對數據的分散采集與控制，集中管理。也可以用變頻器對水泵進行轉速流量調節。

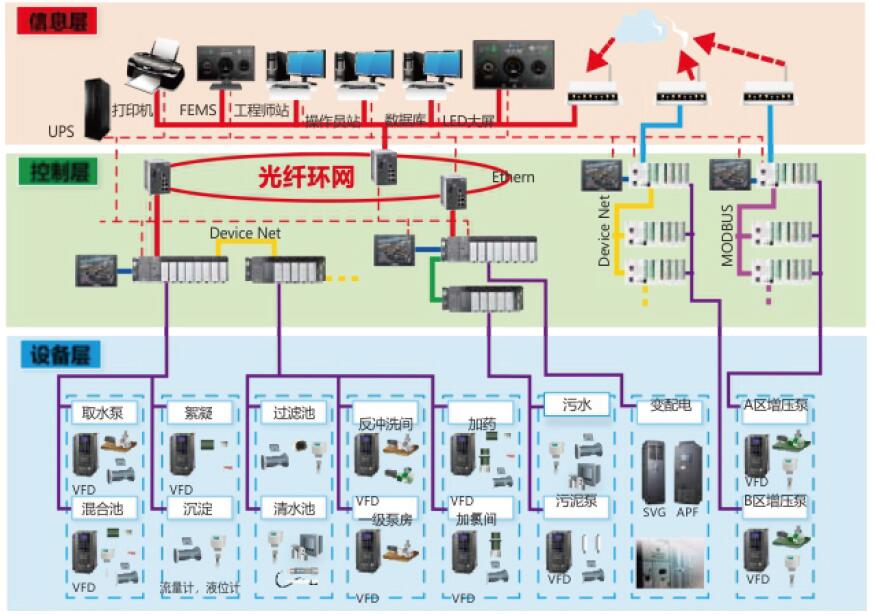

凈水自動化系統可分為三層：信息層,控制層和設備層

信息層:

通過分布式系統架構，對整廠數據進行集中監控，分析處理，并對關鍵數據和狀態反應至高層信息網絡，可利用工業級網絡交換機實現信息數據交換。也可以利用觸摸屏實現對設備的監控,數據的分析處理記錄，遠傳功能和趨勢報表的各項功能。

控制層:

在過程控制層，根據工藝流程和地理分布不同,各分控站在各自的范疇內負責工藝內參數采集和設備的運行控制，每個分站可以通過DeviceNet, CANopen 等的方式與主站連接,每個分站又可以通過遠程站或者本地擴展方式連接多個子站。比如過濾池及反沖洗間均可以利用本地擴展或者Devicenet連接到主站控制。

設備層:

用通訊協議以總線方式連接控制現場進水泵、供水泵、反沖洗泵等設備的變頻器以及各類如加藥，消毒等設備。同時控制系統也支持其他多樣化協議如Prolibus . Modbus等,可很方便與現場智能儀表儀器銜接，系統開放性。另外利用有源電力濾波器和無功補償裝置對電網質量問題進行治理，提供污水處理干凈穩定的電源。
